一、概述
TP系列平面包絡環面蝸桿減速器（JB/T9051-199-）為平面一次包絡蝸桿傳動，傳動TPU、TPS、TPA三種形式，適合于冶金、礦山、起重、運輸、建筑、石油、化工、航天、航海設備或精密傳動的減速傳動。
工作條件：蝸桿轉速不超過1500r/min；工作環境溫度為+40-40。C，當工作環境溫度0。C以下時，啟動前潤滑油必須加熱到0。C以上，或采用低凝固點的潤滑油；當環境溫度超過40。C時，需采取強迫冷卻措施。
二、型號

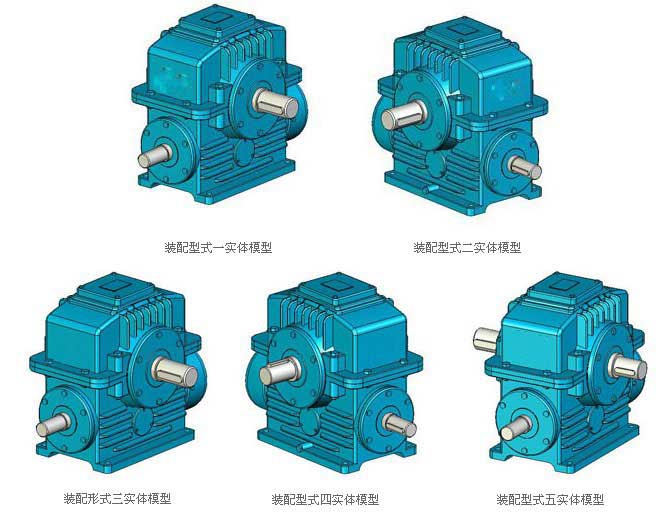

該減速器系列有四種型式：TPG、TPU、TPA、TPS 其中TP-平面包絡環面蝸桿組合為
A：TPG-通用型平面包絡環蝸桿減速器，蝸桿可在蝸輪之上、之下、水平之側或垂直在側
B：TPA-蝸桿在蝸輪之上的平面包絡環面蝸桿減速器。
C：TPU-蝸桿在蝸輪之下的平面包絡環面蝸桿減速器。
D：TPS-蝸桿在蝸輪之側的平面包絡環面蝸桿減速器。
三、型號及傳動比
型號 | 中心距a | |||||||||||||
TPG | 第一系列 | 80 | 100 | — | — | — | — | — | — | — | — | — | — | — |
第二系列 | — | — | — | — | — | — | — | — | — | — | — | — | — | |
TPU | 第一系列 | 125 | — | 160 | — | 200 | — | 250 | — | 315 | — | 400 | — | 500 |
第二系列 | — | 140 | — | 180 | — | 224 | — | 280 | — | 355 | — | 450 | — | |
TPS | 第一系列 | 125 | — | 160 | — | 200 | — | 250 | — | 315 | — | 400 | — | 500 |
第二系列 | — | 140 | — | 180 | — | 224 | — | 280 | — | 355 | — | 450 | — | |
TPA | 第一系列 | 125 | — | 160 | — | 200 | — | 250 | — | 315 | — | 400 | — | 500 |
第二系列 | — | 140 | — | 180 | — | 224 | — | 280 | — | 355 | — | 450 | — | |
注：優先選用第一系列，表中第二系列的中心距僅提出型式規格。
減速器的公稱傳動比i
型 號 | TPG TPU TPS TPA | ||||||||
公稱傳動比i | 10 | 12.5 | 16 | 20 | 25 | 31.5 | 40 | 50 | 63 |
蝸桿螺旋線方向為右旋。
